Etant donné que je me suis équipé d'alimentations variables, j'ai réalisé un poste de pilotage, capable d'accueillir ,les alims, le branchement des poignées, toutes la partie 220v pour le branchement des alims, de la détection, de l'éclairage du circuit etc...
Le poste de pilotage sera aussi équipé de 2 interrupteurs 220V pour pouvoir coupé indépendamment la partie alimentation et la partie détection. Un schéma du futur poste de pilotage a été réalisé.
Voici toute la réalisation de ce poste de pilotage.
Pour le poste j'ai récupéré un caisson de PC sur roulette (pratique à déplacer). Avant même de démonter le caisson, j'ai positionné sur la face avant la partie arrière des interrupteurs, ainsi que la connectique des poignées :

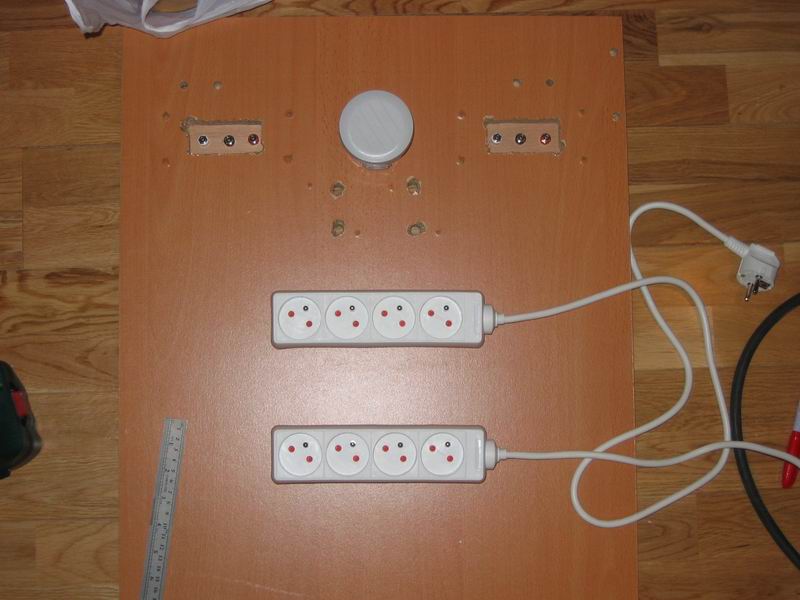

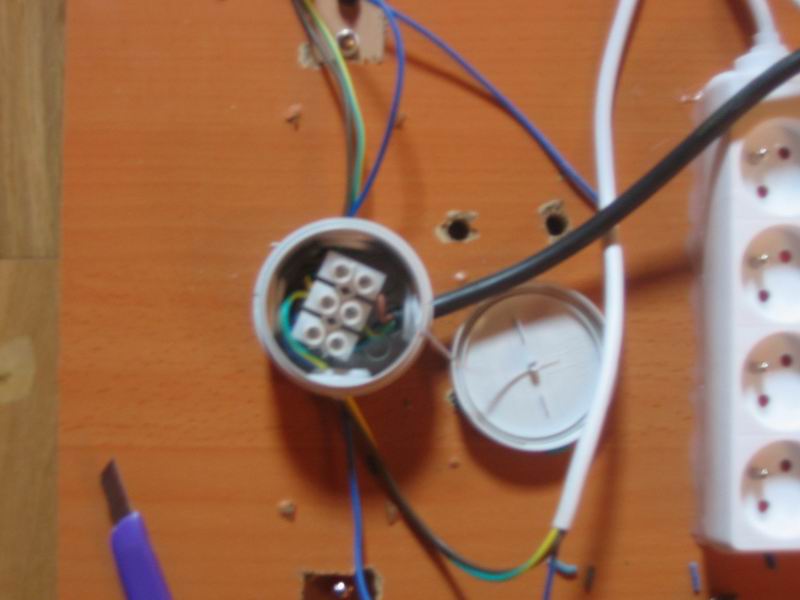

Puis j'ai démonté le caisson d'équiper la face arrière plus facilement. J'ai équipé la face arrière de 2 rallonges (collée à la néoprène) et d'un boîtier de dérivation

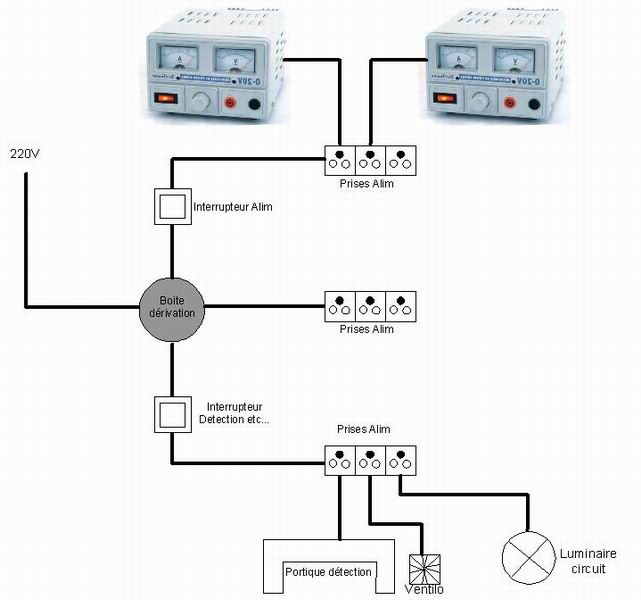

Pour le raccordement de la partie électrique, j'ai réalisé un plan, c'est toujours plus facile à suivre et lors de la réalisation, on se concentre sur le travail et pas sur comment on va faire les branchements . Sur le schéma vous remarquerez une troisième rallonge sans interrupteur, je n'ai finalement pas installé cette troisième rallonge, qui serait éventuellement très facile à rajouter.
La réalisation en image

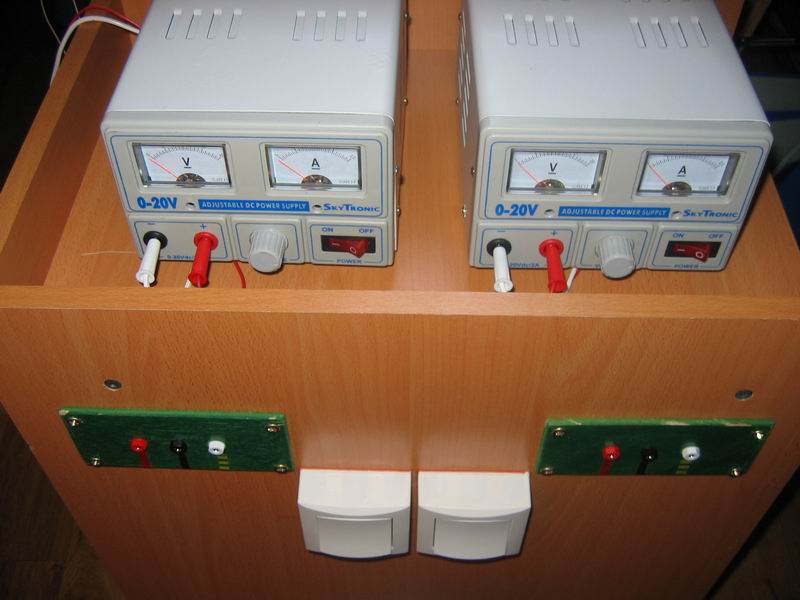

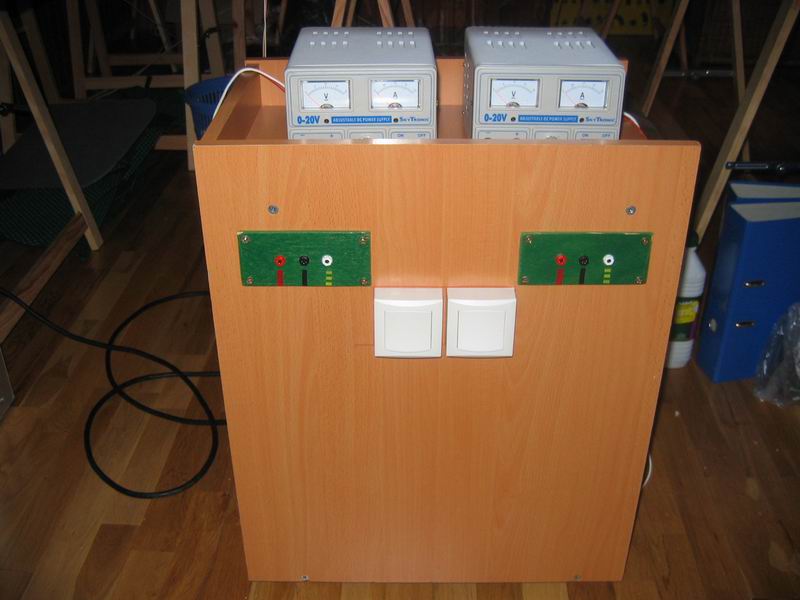

Enfin, après une dernière vérification, on remonte le caisson, on installe les alimentations dessus, on branche les poignées, les prises électriques, on teste, et ça fonctionne.
