Cet outil existe déjà, il est en vente sur www.oldslotracer.com, au prix de 37€ avec le port, le voici
Je trouve cela un peu cher, j'en ai donc fait un moi même.
La base du dérouleur est en médium (MDF).

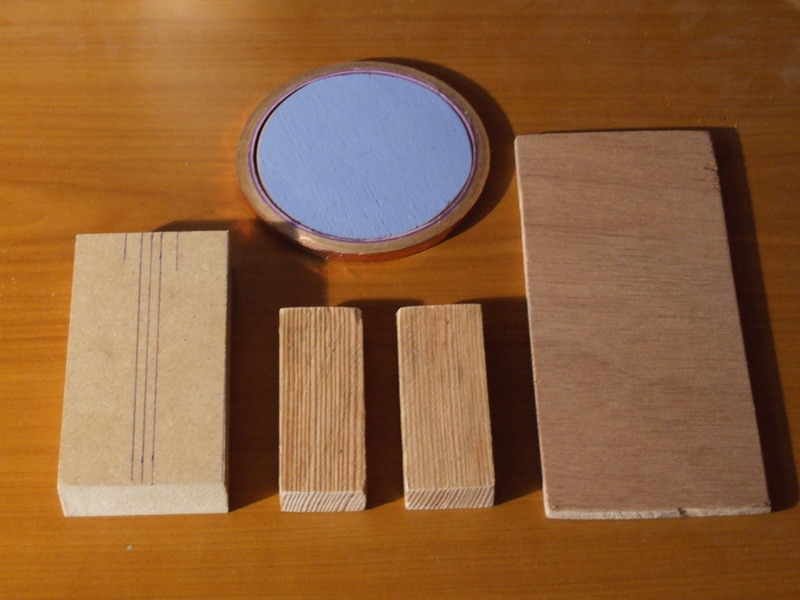

Dans une chute de MDF j'ai coupé un morceau de 5x10 cm, sur lequel j'ai tracé avec des mesures précises, le slot l'emplacement du cuivre

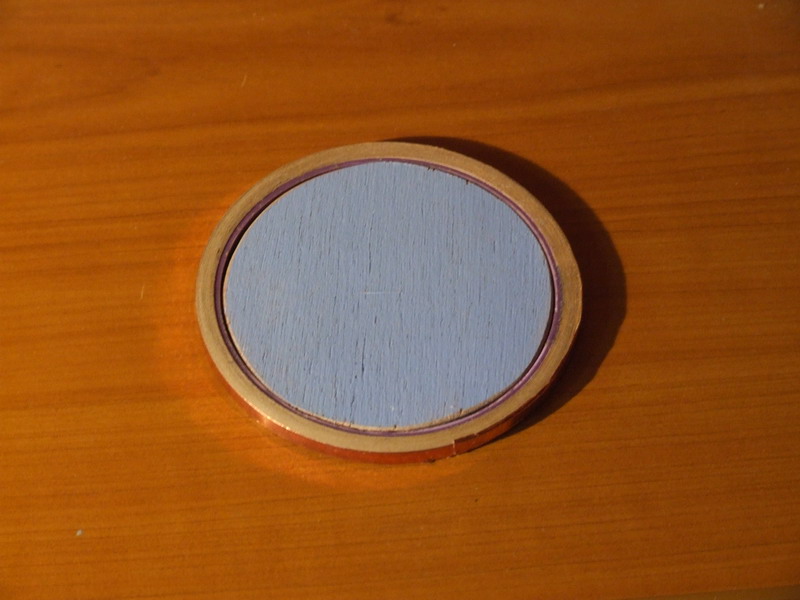

Puis j'ai réalisé dans du contre plaqué une roue pour le support du rouleau de cuivre
j'ai ensuite fait le support principal celui qui supportera la roue, toujours dans du contre plaqué, ainsi que les cales pour le support principal
j'ai ensuite collé les cales du support principal ainsi que le support principal avec de la colle à bois.
Il faut être très précis et placer le support vraiment au centre, comme ci c'était le slot

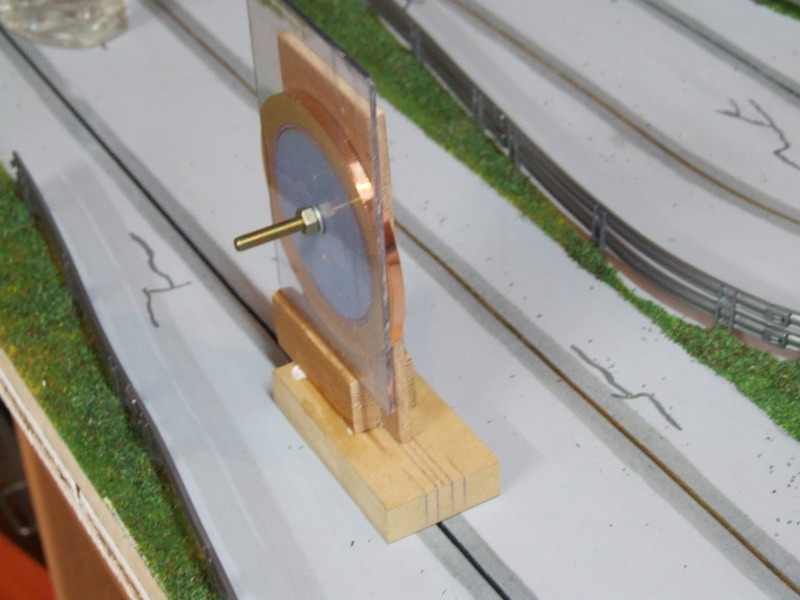

Une fois sec, après avoir réalisé un cache qui maintiendra le rouleau de cuivre sur la roue (ici j'ai trouvé un cache en plastique transparent, ce qui à pour avantage de voir la quantité de cuivre restant sur le rouleau) ,on perce la roue, le support principal et le cache en plastique puis fixe le tout avec une vis et un écrou sans trop serrer pour laisser le rouleau de cuivre tourner.
Une partie très importante de l'outil, les guides pour le cuivre. Dans du médium j'ai coupé 3 petits morceaux, qui une fois collé serviront de guide pour la bande de cuivre, la aussi il faut être précis

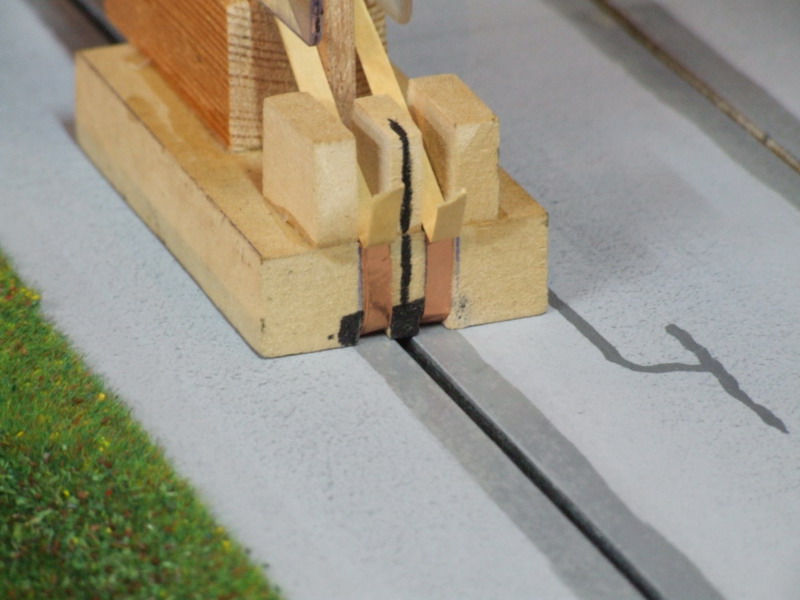

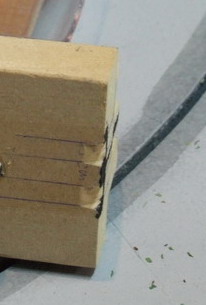

Quand c'est bien sec, on passe au guide cuivre mais pour le dessous du dérouleur. Toujours dans la précision, on fait 2 encoches au dessous sur le bord du rérouleur

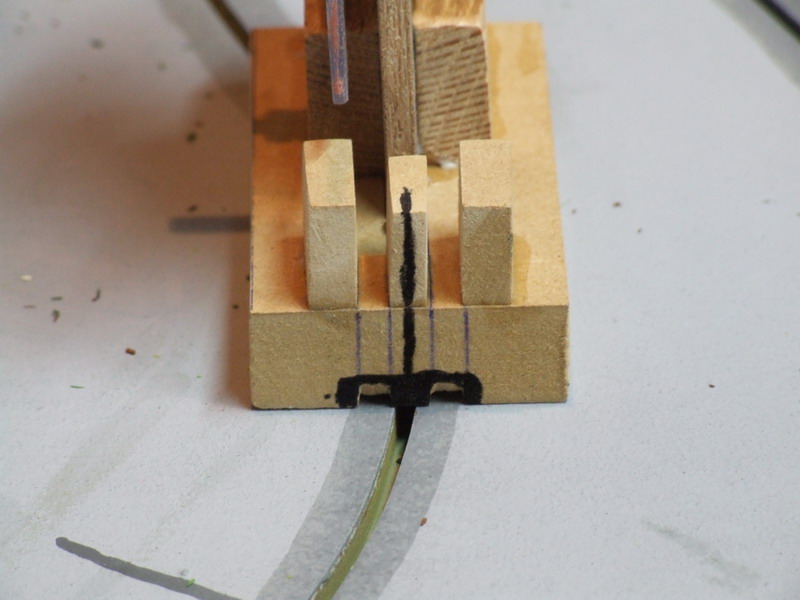

puis pour un suivi plus facile du slot on trace un trait au feutre noir
Il est temps de passer au guide, celui qui guidera le dérouleur dans le slot. Avant d'arriver un résultat parfait j'ai fait plusieurs tests non concluant.
- au départ j'ai adapté un guide de voiture, mais c'était trop long et cela passait mal dans les courbes, car il faut que le guide ai pratiquement la même largeur que le guide (j'avais collé des petits morceaux de plastique pour avoir la bonne largeur) pour avoir un parallélisme parfait entre le slot et le cuivre.
- j'ai donc coupé le guide pour n'avoir plus qu'un petit guide, mais le guide était placé trop loin du bord, il y avait donc un trop grand déport, et si je bougeais trop lors de la pose, cela écartait le cuivre du slot.

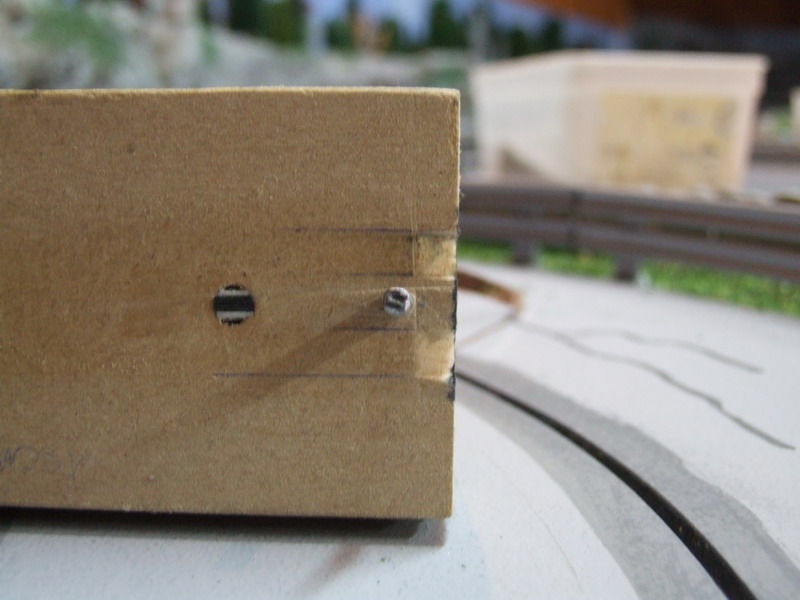

La solution est donc un guide très court, placé au bord du dérouleur, juste à l'endroit ou le cuivre se colle. J'ai donc mis un clou comme guide, prêt des encoches.
Voici les essais
On colle le cuivre à la main sur 3 à 4 cm

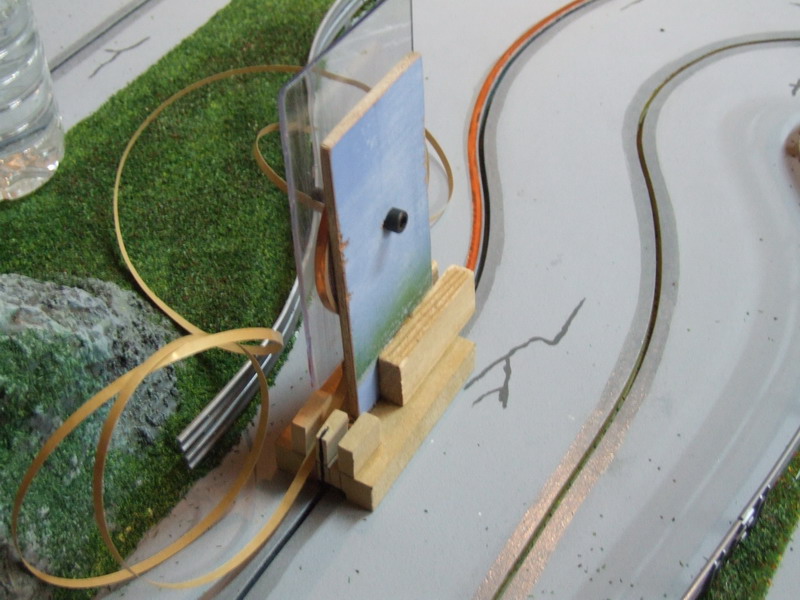

on place le dérouleur dans le slot et on l'avance jusqu'au collage en faisant bien attention que la bande de cuivre soit bien dans ses guides
et on pousse (attention pas trop vite), juste ce qu'il faut.
10 secondes plus tard, j'ai posé 2m de cuivre.

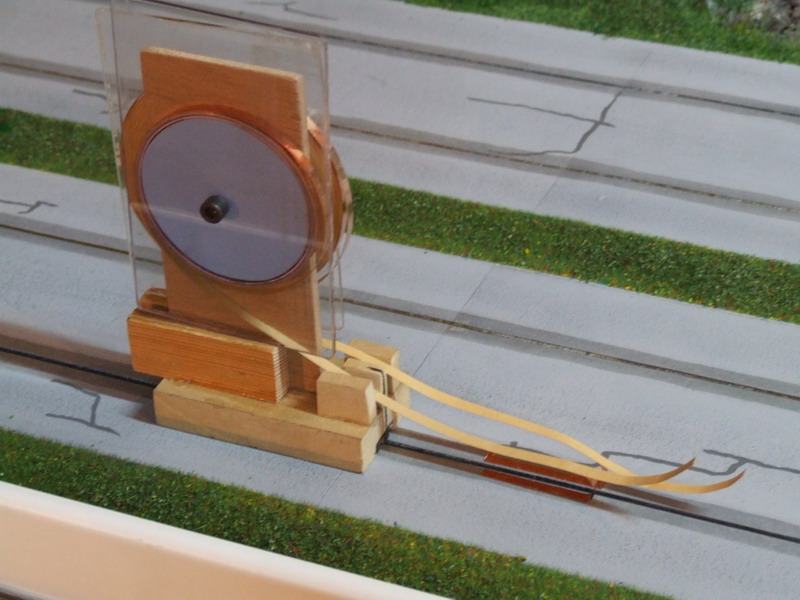

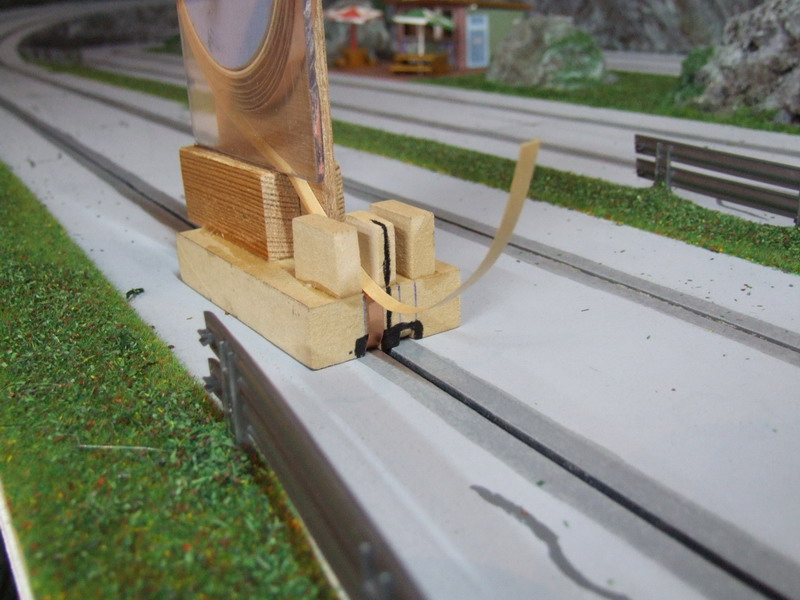

Sur la photo suivante on peut voir que la partie de protection de la bande de cuivre se décolle toute seule

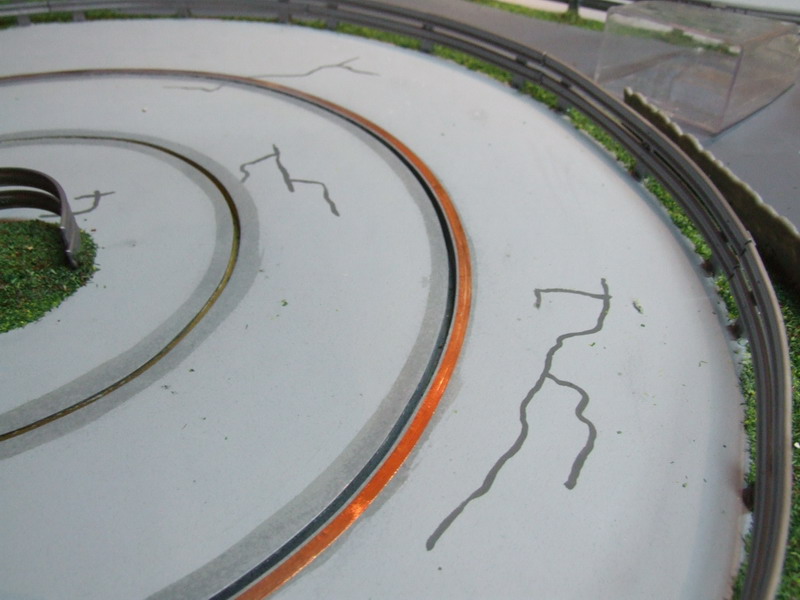

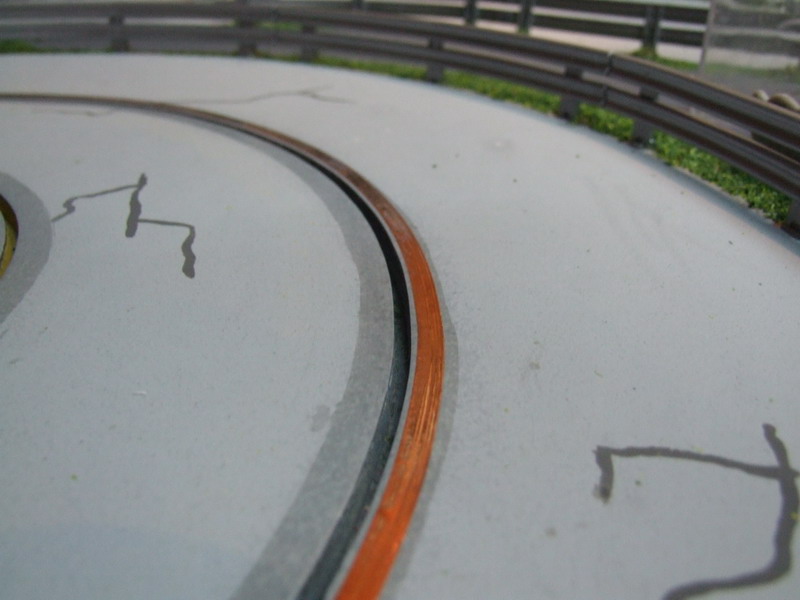

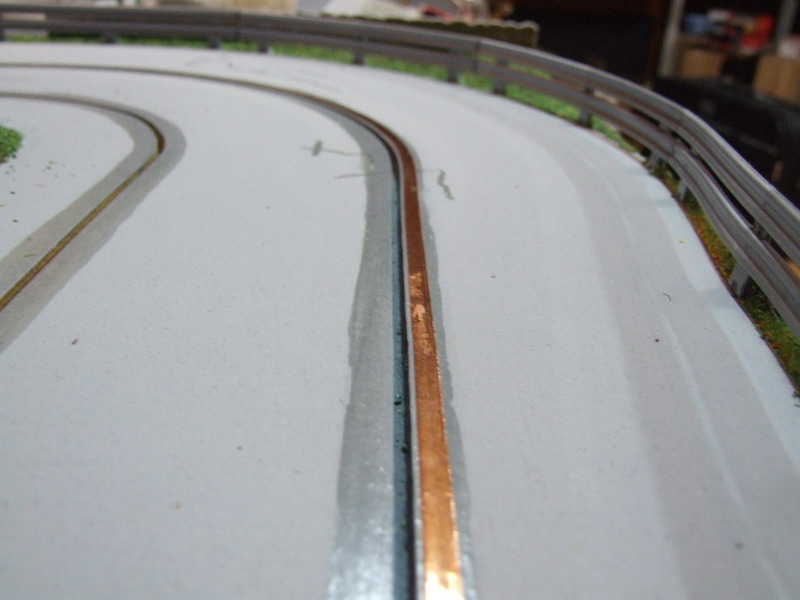

Voici la pose en gros plan, parfaitement paralelle, des courbes parfaites.
Faisant suite à des encouragements, je me suis dit pourquoi pas poser les 2 bandes de cuivre à la fois.

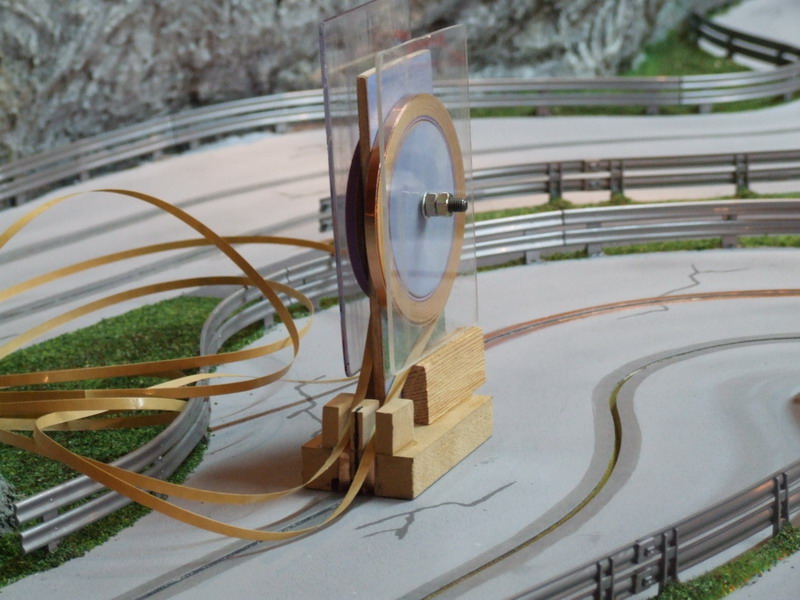

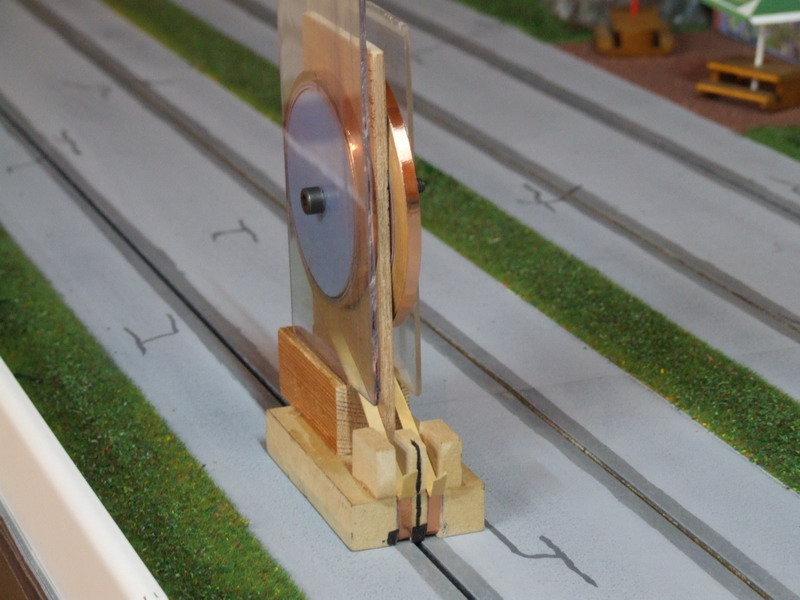

la modification du dérouleur était très simple, il suffisait d'ajouter une roue pour un rouleau de cuivre supplémentaire et un cache transparent. Voila le résultat
Voici les essais (une vidéo sera bientôt disponible)
On colle le cuivre à la main sur 3 à 4 cm
on place le dérouleur dans le slot et on l'avance jusqu'au collage en faisant bien attention que la bande de cuivre soit bien dans ses guides
et on pousse (attention pas trop vite), juste ce qu'il faut.
10 secondes plus tard, j'ai posé 2m de cuivre mais cette fois les 2 bandes.
Sur la photo suivante on peut voir que la partie de protection de la bande de cuivre se décolle toute seule

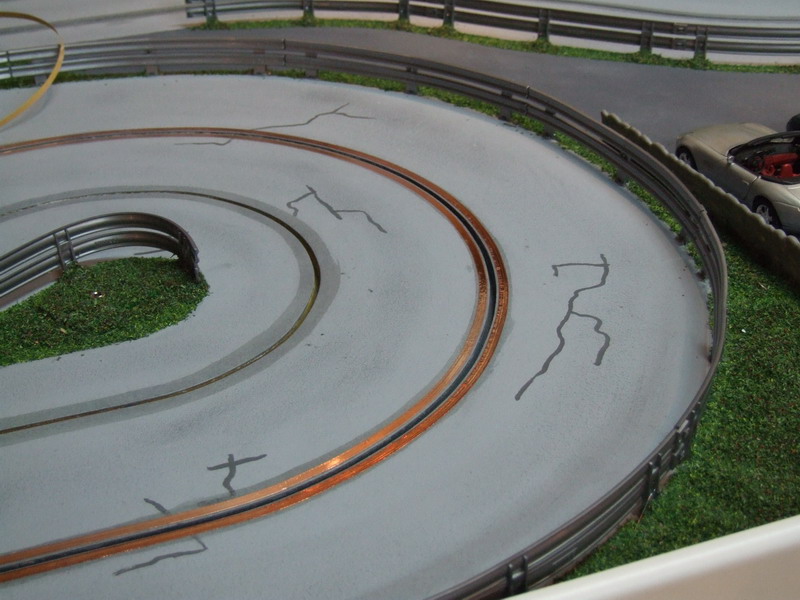

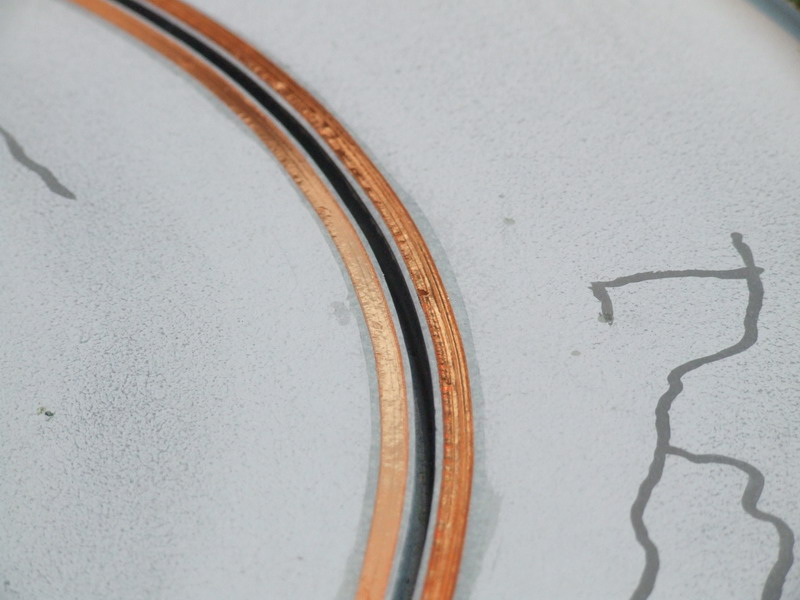

Voici la pose en gros plan, parfaitement paralelle, des courbes parfaites.
Une vidéo le la pose sera bientôt disponible .

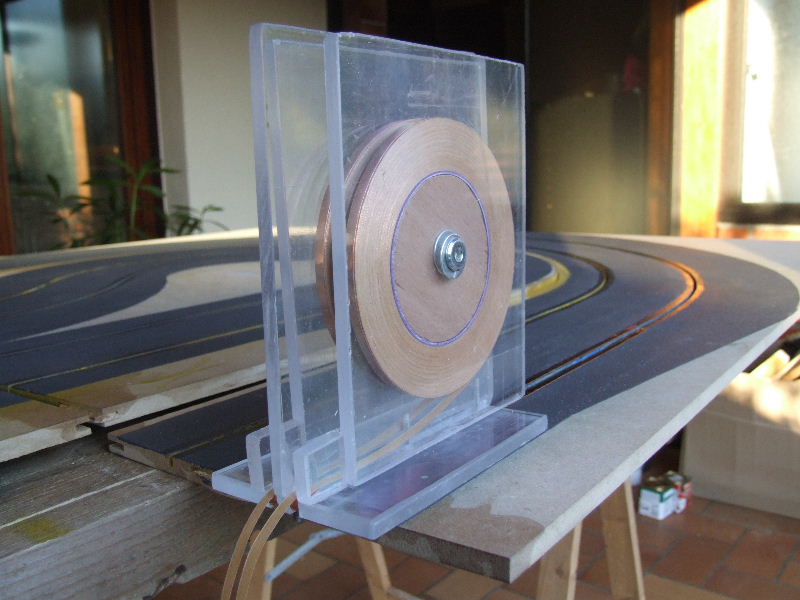

Voici mon nouveau dérouleur de cuivre, tout en plexi.
Pourquoi ce changement, pour une question de solidité et de visibilité.
