La détection de décompose en 2 parties, le système de détection en lui même et le pont lumineux, l'un ne va pas sans l'autre.
Pourquoi faire un système de détection alors que j'ai un compte tours/chronomètre Scalex. Un, parce que le compte tours Scalex est mécanique donc parfois il omet de compter un tour, deux, le chrono est en centième ce qui n'est pas assez précis.
Après avoir vu divers types de détection, je me suis orienté vers le système SPTS (simple photocell timing system), parfaitement décrit par Bernard sur son site SLOTCAR Marty-Cours, représentant français du système SPTS développé par un Canadien nommé Bryan Brown.
SPTS sont des cellules photoélectriques placées sous une source lumineuse et connectées sur le port parallèle de votre PC . Lorsque votre voiture coupe le faisceau lumineux, cela modifie la résistance des cellules photoélectriques donc change l'état du port parallèles et les softs développés par Bryan comptabilisent le tour et le chrono.
SPTS sait aussi gérer les feux de départ, les faux départs, le meilleur tour, le dernier tour, la gestion de carburant.
Mais il y a un hic, et là est mon problème, les softs de Bryan fonctionne sous dos, il me faut récupérer un vieux pc avec DOS 6.22 pour finaliser l'installation du SPTS.
En attendant j'ai tout de même créer le système de détection avec les cellules photoélectriques et une source lumineuse, puisque la plupart des softs fonctionnant sous windows sont compatibles via l'interface parallèle.
J'ai donc dans un premier temps acheter 2 photocells CDS de 4mm de diamètre, une DB25 mâle, quelques séries de résistances (entre 1o et 1Mo), j'ai récupéré du câble téléphone.
Dans la plupart des cas, on branche et ça fonctionne, ce qui a été mon cas, mais parfois avant de tout mettre en place sur le circuit il faut d'abord tester les photos cells avec la source lumineuse que vous allez utiliser sur votre circuit et le PC sur lequel sera le soft de gestion tours/chrono. Pourquoi faire cela ? parce que chaque pin du port parallèle de chaque PC à un point de déclenchement différent (une résistance si vous voulez), et il faut que cette résistance soit la plus proche possible de la résistance "claire" de la photocell. Je me suis amusé à tester le point de déclenchement, c'est intéressant car cela permet de comprendre le fonctionnement. Je ne veux pas m'éterniser la dessus mon but étant de vous montrer les branchements et l'installation, pour plus de détails vous pouvez visité le site de Bernard sur lequel il y a toute la documentation de SPTS.
Passons maintenant à l'installation de tout ça. Dans un premier temps pour être sur, avant de tout installer sur le circuit il faut tester le système de détection en simulation. Il faut donc d'abord câblé la DB25, ci dessous le câblage pour quatre piste, si vous n'avez que 2 pistes il faut juste choisir 2 pins parmi 10, 12, 13 ou 15.
PISTE
IN
Masse
piste 1
PIN 10
pin 18
piste 2
PIN 12
pin 22
piste 3
PIN 13
pin 24
piste 4
PIN 15
pin 20
Personnellement, comme Med Slot Ring est un 2 pistes j'ai pris la pin 13 pour la piste 1 et la pin 15 pour la piste 2. Puis vous connectez chaque cellule aux pins choisies, dans mon cas Cellule 1 utilise les pins 13/24 et cellule 2 les pins 15/20. Ensuite vous mettez les cellules sous votre source lumineuse à une distance d'environ 15-20 cm. Vous paramètrez le soft que vous voulez utiliser (les pins du port LPT sont généralement paramètrables dans les softs) . Moi, j'utilise lap timer pour mes essais et UR30 pour les courses. Vous démarrer la course et avec votre main vous passez au dessus des cellules, et ça doit fonctionner.
Voici un exemple de schéma de câblage d'un 4 pistes :
Vous pouvez maintenant passer à l'installation définitive des cellules et de la source lumineuse sur le circuit.
Avant d'installer les cellules il faut leur trouver un support, un petit morceau de bois, du chatterton et le tour est joué.

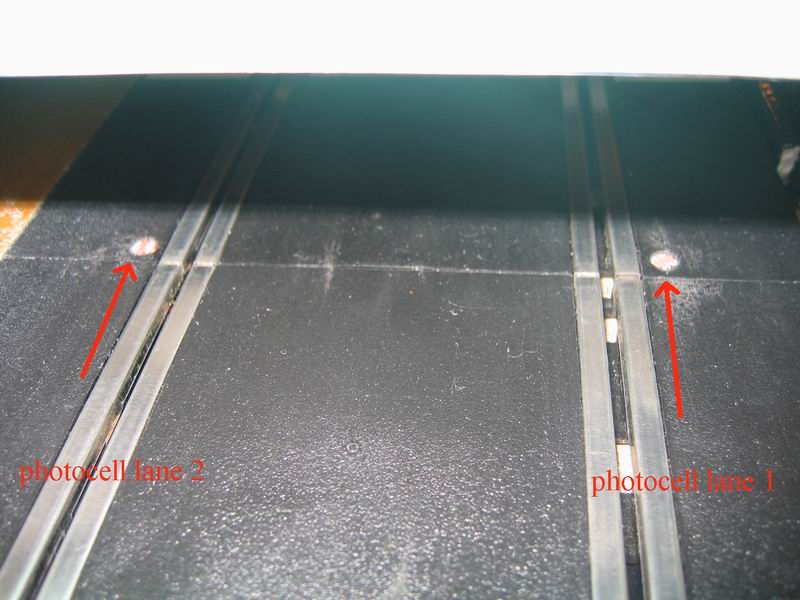

Ensuite il faut percer la piste et le plateau au diamètre de la cellule, introduire la cellule dans le trou, il faut qu'elle soit à fleur de piste.
Enfin pour fixer les cellules j'ai utilisé du fil de fer assez rigide pour que les cellules ne bouge plus. Le fil de fer permet aussi d'ajuster la hauteur des cellules dans le trou.
Reste plus qu'a installer la source lumineuse. Certain utilise une lampe de bureau qui est tout à fait suffisant, moi comme je suis porté déco, j'ai fait un pont lumineux. Comme expliquer dans la rubrique déco, La discothèque fait aussi office de pont lumineux.
Sans revenir sur le détail de la construction, j'ai suivi mes tests est j'ai utilisé une ampoule de 60W, mais finalement le pont lumineux fonctionne tellement bien que 40W suffise. Vous remarquerez que je peux mettre 2 ampoules sous le pont, comme cela j'ai mis 2 ampoule de 25W (une par cellule).

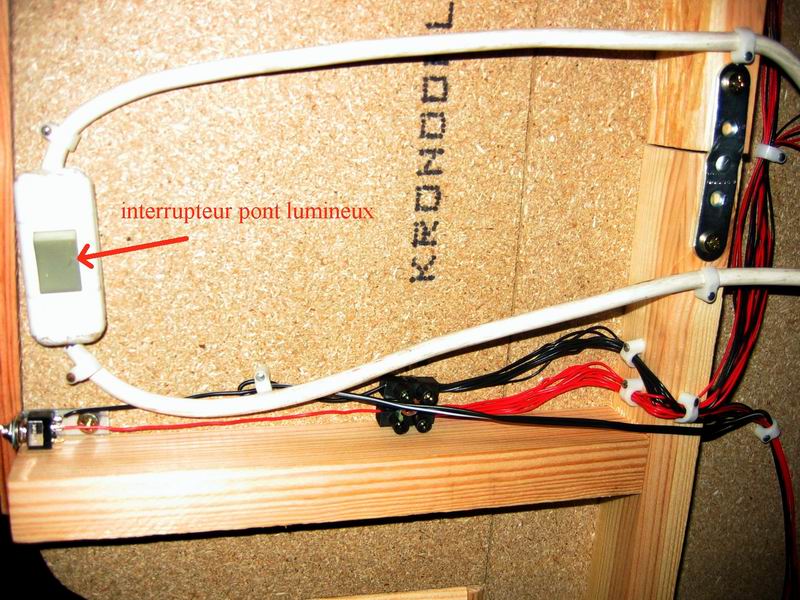

Pour l'alimentation du pont, un morceau de câble électrique (récupération du câble d'un vieux fer a repasser) et un interrupteur.
